隨著芯片制程向 3nm、2nm 甚至更先進節點突破，半導體硅片作為芯片 “基底” 的加工精度要求愈發嚴苛 —— 厚度偏差需控制在 ±1μm 以內，邊緣無任何微裂紋，且需滿足 Class 10 潔凈車間標準。傳統砂輪切割、金剛石線切割因 “接觸式加工” 的先天缺陷，已無法適配半導體硅片的需求，而激光切割機憑借 “非接觸式冷切割” 技術，成為半導體硅片切割的新選擇，不僅打破高端設備進口壟斷，更推動國內半導體產業鏈實現自主可控。

一、半導體硅片切割的特殊要求：精度、無損傷與潔凈度

與光伏硅片不同，半導體硅片（純度≥99.9999999%）的切割需滿足三大核心要求，這些要求直接決定芯片的性能與可靠性：

1.1 精度要求：微米級甚至納米級控制

用于 14nm 制程芯片的 8 英寸半導體硅片，切割厚度偏差需≤±1μm，邊緣垂直度偏差≤0.5°，邊緣粗糙度（Ra）≤0.5μm。若精度不達標，后續光刻工序中光刻膠圖案無法精準對齊，芯片報廢率將提升至 20% 以上。傳統砂輪切割的精度僅能達到 ±3μm，邊緣粗糙度超 1μm，完全無法滿足先進制程需求。

1.2 無損傷要求：避免硅片內部缺陷

半導體硅片對 “微裂紋”“熱應力” 極為敏感 —— 切割過程中產生的 0.1μm 微裂紋，會導致芯片漏電流增大 30%；10μm 以上的熱影響區（HAZ），會使硅片少子壽命下降 50%，直接影響功率器件的擊穿電壓。傳統接觸式切割的 HAZ 普遍超 10μm，機械應力易在硅片內部形成微裂紋，導致半導體硅片良率不足 85%。

1.3 潔凈度要求：Class 10 級防塵防污染

半導體制造需在 Class 10 潔凈車間（每立方英尺＞0.5μm 顆粒數＜10）進行，切割過程中若產生硅粉飛濺、耗材磨損顆粒，附著在硅片表面會導致封裝后焊點失效。傳統切割設備的硅粉回收率不足 70%，而激光切割機的負壓除塵系統可實現 99% 以上的硅粉回收，硅片表面顆粒（粒徑＞0.1μm）控制在每片 10 個以內。

二、激光切割機的技術突破：從 “能切割” 到 “精準無損傷切割”

為滿足半導體硅片的嚴苛要求，激光切割機在技術上實現多維度創新，核心突破集中在冷切割、高精度控制與潔凈加工三大方向：

2.1 冷切割技術：飛秒激光的 “零損傷” 優勢

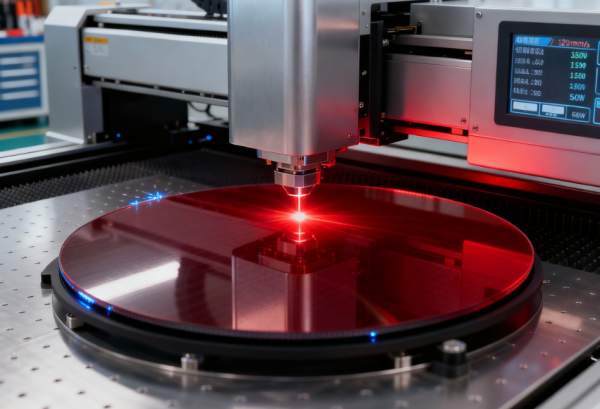

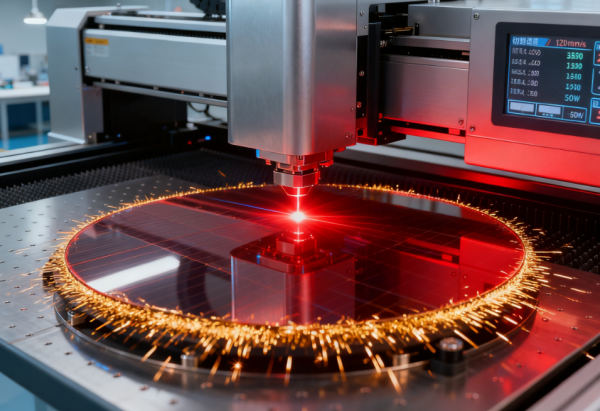

半導體硅片激光切割機普遍采用飛秒級超短脈沖激光，其脈沖持續時間僅 10^-15 秒，能量可瞬間聚焦于硅片表面的微小區域（直徑＜10μm），使硅材料直接 “消融” 為氣態，整個過程無機械接觸、無熱量傳導。測試數據顯示，飛秒激光切割的熱影響區（HAZ）＜0.5μm，硅片少子壽命保留率≥98%，完全避免了傳統切割的熱損傷與機械應力問題。

2.2 高精度定位與控制：納米級運動精度

現代半導體硅片激光切割機集成 “CCD 視覺定位系統 + 壓電陶瓷驅動平臺”，實現雙重精度保障：CCD 視覺系統可實時識別硅片邊緣、晶向與缺陷，定位精度達 ±0.5μm；壓電陶瓷驅動平臺以納米級位移精度（≤50nm）控制激光切割頭運動，確保切割路徑偏差＜1μm。某半導體設備企業測試顯示，其激光切割機切割 8 英寸半導體硅片時，厚度偏差穩定在 ±0.8μm，邊緣粗糙度（Ra）≤0.3μm，滿足 7nm 制程芯片的硅片需求。

2.3 潔凈加工系統：適配半導體車間標準

激光切割機采用全封閉切割腔室，配備三級負壓除塵系統：一級過濾大顆粒硅粉（粒徑＞10μm），二級過濾細顆粒（粒徑 1μm-10μm），三級 HEPA 過濾微顆粒（粒徑＜1μm），硅粉回收率達 99.5% 以上。同時，設備采用無油潤滑電機與不銹鋼腔體，避免潤滑劑揮發污染硅片，完全適配 Class 10 潔凈車間要求。此外，激光切割機可與 AGV 無人搬運車、自動化上下料平臺無縫對接，實現 “無人化切割”，減少人工接觸帶來的污染風險。

三、激光切割機在半導體制造中的實戰應用

激光切割機已從實驗室走向半導體量產線，在功率器件、先進封裝等場景中展現出顯著價值，其應用效果可通過具體案例與數據驗證：

3.1 功率器件場景：提升散熱與可靠性

功率器件（如 IGBT、MOSFET）對硅片 “平整度” 要求極高，傳統切割易導致硅片翹曲（翹曲度＞10μm），影響器件散熱性能。深圳某年產能 500 萬片功率器件硅片的企業，2024 年引入 8 臺激光切割機，替代原進口砂輪切割設備后，硅片翹曲度控制在 5μm 以內，功率器件的散熱效率提升 15%，高溫工況下的壽命延長 20%；同時，硅片良率從 88% 提升至 96%，單臺設備年維護成本從 50 萬元降至 30 萬元，每年節省成本超 160 萬元。

3.2 先進封裝場景：實現高精度通孔切割

隨著 3D IC 封裝技術發展，半導體硅片需加工 “硅通孔（TSV）”—— 直徑 10μm-50μm、深度 100μm-500μm 的孔道，傳統切割設備無法實現高精度孔道加工。而激光切割機可通過調整激光聚焦深度與脈沖頻率，在硅片內部形成孔壁粗糙度＜0.3μm 的精準通孔，且孔道垂直度偏差＜0.1°。國內某先進封裝企業反饋，采用激光切割機后，TSV 孔道的加工良率從 80% 提升至 97%，3D IC 封裝的芯片集成度提升 30%。

3.3 成本對比：國產激光切割機性價比優勢顯著

長期以來，半導體硅片切割設備被日本 Disco 等國外企業壟斷，進口設備單價超 500 萬元，年均維護費用超 60 萬元，且備件交貨周期長達 3 個月。而國產激光切割機單價僅為進口設備的 60%-70%（約 300 萬 - 350 萬元），年均維護費用≤30 萬元，備件交貨周期縮短至 1 個月。某半導體企業測算顯示，采用國產激光切割機后，設備投資成本降低 35%，維護成本降低 50%，設備綜合使用成本下降 40%。

四、半導體硅片激光切割機的選型與技術趨勢

對于半導體企業而言，科學選型激光切割機是保障加工質量的關鍵；而從技術發展看，激光切割機正朝著 “更高精度、更智能、更集成” 的方向邁進：

4.1 選型核心參數表（半導體硅片場景）

4.2 常見故障與解決指南

4.3 未來技術趨勢：多工序集成與 AI 優化

未來，激光切割機將實現兩大升級：一是 “切割 - 倒角 - 檢測” 一體化，整合硅片切割、邊緣倒角、缺陷檢測三道工序，減少硅片搬運次數，生產周期縮短 30%；二是 AI 智能優化，通過算法分析歷史切割數據，自動調整激光功率、切割速度等參數，針對不同批次硅片（如 P 型、N 型）實現 “定制化切割”，良率再提升 2%-3%。此外，隨著深紫外激光技術的發展，激光切割機將實現納米級切割精度，適配 1nm 以下制程的半導體硅片需求。

五、結語：激光切割機推動半導體制造邁向精準時代

半導體產業的發展離不開核心設備的技術突破，而激光切割機在半導體硅片切割領域的應用，不僅解決了傳統設備的精度不足、熱損傷大等痛點，更打破了國外企業的壟斷，為國內半導體產業鏈自主可控提供了關鍵支撐。從功率器件的散熱優化，到先進封裝的通孔加工，激光切割機正以 “精準無損傷” 的核心優勢，推動半導體硅片加工進入 “微米級甚至納米級” 的精準制造時代。
