在半導體與精密電子制造領域，加工精度與效率的提升始終是行業競爭的核心命題。隨著 5G 芯片、功率半導體、MEMS 器件等技術的快速迭代，傳統機械加工手段已難以滿足微米級甚至納米級的加工需求。激光切割機憑借非接觸式加工、超精密控制和材料適應性強等優勢，正成為晶圓切割、封裝制程、微結構加工的關鍵裝備，推動高端制造向更高精度、更高效率的方向突破。

一、傳統加工瓶頸：激光切割如何破解精密制造難題？

在硅晶圓、碳化硅、氮化鎵等硬脆材料的加工中，傳統機械切割面臨三大核心痛點：

1.精度極限：機械刀具的物理接觸易導致材料崩裂，切口寬度通常在 50-100μm，難以滿足 3D 封裝、FinFET 結構等先進制程需求；

2.效率瓶頸：線切割加工 6 英寸碳化硅晶圓需耗時 8-10 小時，且材料損耗率超過 15%；

3.熱損傷風險：機械摩擦產生的熱量易引發材料晶格畸變，影響芯片電學性能。

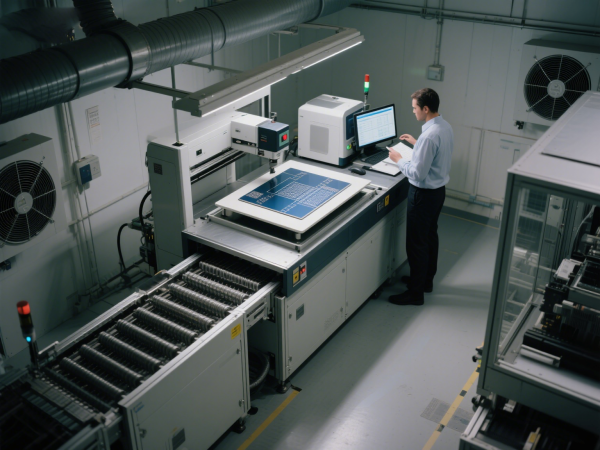

激光切割機通過聚焦 1-10μm 直徑的高能激光束，以光熱效應實現材料的汽化或熔融分離，從根本上解決了接觸式加工的缺陷。數據顯示，其切口寬度可控制在 10-30μm，加工效率比傳統工藝提升 3-5 倍，且熱影響區小于 5μm，顯著降低芯片良品率損耗。這種 “非接觸式精準加工” 特性，使其成為突破第三代半導體材料（如碳化硅、氮化鎵）加工瓶頸的核心技術。

二、全制程應用：從晶圓切割到先進封裝的技術革新

（一）晶圓切割：硬脆材料加工的革命性方案

針對不同半導體材料的光學特性，激光切割機提供差異化解決方案：

1.硅基晶圓：采用 1064nm 光纖激光，通過 “激光劃線 + 裂片” 工藝，實現 12 英寸硅晶圓的高效切割，單晶圓加工時間縮短至 15 分鐘以內；

2.碳化硅 / 氮化鎵：利用 532nm 綠光激光的材料吸收率優勢，結合 “激光隱切技術”，將激光能量聚焦于材料內部 10-50μm 深度，通過熱應力誘導分層切割，避免表面崩裂，材料利用率提升至 98% 以上；

3.柔性電子：針對 OLED 基板、柔性 PCB，采用紫外激光（355nm）冷加工技術，實現 0.1mm 超薄材料的無碳化切割，邊緣粗糙度＜5μm。

（二）先進封裝：微米級精度的關鍵保障

在系統級封裝（SiP）與 2.5D/3D 封裝中，激光切割機承擔著精細劃片與微結構加工的重任：

1.晶圓級封裝（WLP）：對厚度＜50μm 的晶圓進行切割，通過視覺定位系統與動態焦距補償技術，確保芯片間距誤差＜±5μm；

2.引線框架切割：針對銅合金框架的復雜輪廓加工，激光束可快速切換光斑形狀（圓形 / 矩形 / 異形），切割速度達 800mm/s，比傳統模具沖壓效率提升 200%；

3.微通道加工：在 MEMS 傳感器的玻璃基底上加工 50μm 直徑的螺旋流道，表面粗糙度 Ra＜0.2μm，滿足高精度流體控制需求。

（三）檢測與修復：全流程質量管控

激光切割機搭載的同軸視覺系統，可在加工過程中實時監測切口質量，自動識別崩邊、燒蝕過度等缺陷并觸發補償機制。配合 AOI 檢測技術，實現 “加工 - 檢測 - 修復” 閉環，將封裝環節的不良率從傳統工藝的 0.8% 降至 0.1% 以下。

三、技術升級：應對 3nm 以下制程的三大核心突破

隨著半導體制程向 3nm 及以下演進，激光切割機在硬件與算法層面實現關鍵創新：

（一）多光束并行加工技術

通過衍射光學元件（DOE）將單束激光分裂為 16 路獨立光束，同步進行切割作業，效率提升 16 倍。該技術特別適用于 Mini LED 芯片的巨量切割，單基板加工時間從 40 分鐘縮短至 2.5 分鐘。

（二）AI 智能參數優化系統

內置材料數據庫與機器學習算法，可根據輸入的材料類型（硅 / 碳化硅 / 玻璃）、厚度（50-500μm）、切割速度（100-1000mm/s），自動生成最優激光參數（功率 / 脈寬 / 頻率），避免人工試錯損耗，材料適配效率提升 90%。

（三）納米級位移補償技術

集成激光干涉儀與六軸運動平臺，實時檢測晶圓翹曲（精度 ±0.1μm）并動態調整焦點位置，確保在 300mm 晶圓表面的加工精度一致性＜±1μm，滿足極紫外光刻（EUV）掩膜版的超精密加工需求。

四、選型指南：如何匹配高端制造需求？

（一）核心參數評估維度

（二）隱性成本控制要點

1.能耗優化：選擇搭載智能功率調節技術的設備，非加工狀態功耗降低 70%，年節省電費 30% 以上；

2.耗材壽命：優先選用陶瓷切割頭（壽命 5000 小時）與全密封光路設計，減少鏡片更換頻率（傳統金屬頭需 2000 小時更換）；

3.軟件兼容性：支持 Gerber 文件直接導入與 DXF 路徑編輯，避免人工編程誤差，縮短打樣周期 50%。

五、行業趨勢：2025 年精密加工技術路線圖

1.波長多元化：深紫外（266nm）與飛秒激光（脈沖寬度＜500fs）將成為玻璃晶圓、金剛石薄膜等超硬材料的主流加工手段；

2.平臺集成化：切割 - 鉆孔 - 打標多功能一體機滲透率提升至 60%，滿足 MEMS 器件的復合加工需求；

3.綠色制造：水導激光技術（用水柱約束激光）實現零粉塵排放，符合半導體行業 ISO 14644-1 Class 10 潔凈等級要求。

結語

在半導體與精密制造的高端賽道上，激光切割機已從 “替代選項” 升級為 “核心剛需”。其技術進步不僅推動單個環節的效率提升，更重塑了整個產業鏈的工藝路線 —— 從晶圓制造到終端封裝，從傳統硅基到新興化合物半導體，精密加工的每一次突破都離不開激光技術的賦能。隨著多光束加工、AI 參數優化等創新的落地，這項 “微米級的精準藝術” 將持續突破物理極限，為 5G 通信、新能源汽車、AR/VR 等戰略產業開辟新的增長空間。
